浏览次数：151 日期：2013-01-15 14:23
我公司将TiAl多孔材料膜及膜分离技术与湿法炼锌锌液连续净化工艺相结合，研发出具有革命意义的重大科技成果。
我公司是目前全球唯一一家专门从事Al系金属间化合物非对称膜过滤材料研发及应用的国家级高新技术企业，公司的TiAl金属间化合物多孔材料膜在湿法冶金领域有着广泛的用途，具有过滤通量大、精度高、寿命长的优点。
2011～2012年的一年多时间里，我公司将TiAl膜及膜分离技术与锌液连续净化相结合，研发出具有革命意义的锌液连续净化新工艺，并在多个湿法炼锌企业得到成功验证。该工艺首先从连续净化源头开始解决问题，通过YT-C错流过滤工艺除去了中浸后液或中上清中的悬浮颗粒，得到清澈透明的、固体悬浮物含量小于10 ppm的YT上清液，干净的上清液为后续净化降低锌粉消耗、提高锌粉反应速度和净化深度提供了条件。然后采用逆锑净化工艺进行两段深度净化，第一段净化深度除铜镉，得到的一段净化液，采用YT-Z过滤装置进行快速精密过滤，有效防止了镉的穿滤和返溶，得到铜镉已经达到新液标准的一净后液；最后通过深度除钴镍，并采用YT-Z过滤器进行快速精密过滤，得到各指标合格的新液。南方某厂采用YT锌液连续净化新工艺与工厂工艺对比证明锌粉消耗量可以节约40%、得到的新液电积电流效率高5~10%、电锌等级全部为0号锌。
该工艺通过采用TiAl膜材料及膜分离工艺与锌液连续净化工艺相结合，最终实现了产品品质提升、工艺流程缩短、锌粉消耗降低、电流效率提高的目的。该工艺可以广泛应用于湿法炼锌工厂，不受贫矿和尾矿原料的影响，扩大了我国锌矿矿产资源的利用率。

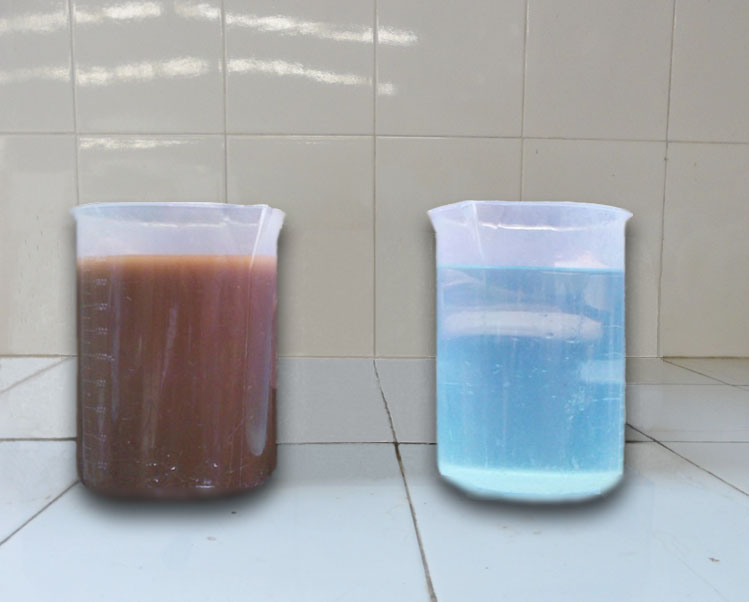

中浸后液过滤前后对比
